Übersicht über bekannte Transeiver-Interfaces und -Funktionen, die von MixW unterstützt werden


Produkte der MixW-RigExpert-Familie

Interface\Funktionen

Audio I/O

FSK out

CAT I/O

PTT out

CW out

 CW keyer

MixW RigExpert

+ *1

+

+

+

+

 +

MixW RigExpert Tiny

+ *2

-

+

 +

+

 -
RigExpert Standard + *1 +
 +
 +
 +
 -
MixW RigExpert Plus + *1 +
 +
 +
 +
 + *3



Transceiver-Interfaces anderer Hersteller

Interface\Funktionen

Audio I/O

FSK out

CAT I/O

PTT out

CW out

 CW keyer

EZ Master

+ *2

+

+

+

+

 + *3

OPTO-IF, CATOPTO, MIXIF2 interfaces

+ *2

-

+

 +

+

 -
microHAM USB Interface
 -
 -
 +
 +
 +
 -
USB Micro Keyer
 + *2
 +
 +
 +
 +
 + *3
RIGblaster  interfaces
 + *2
 +
 +
 +
 +
  -
RASCAL interfaces
 + *2
 -
 -
 +
 +
 -
MFJ interfaces
 + *2
 -
 -
 +
 +
 -



*1 - Audio in/out über eingebaute "Soundkarte"
*2 - Audio in/out über Computer-Soundkarte
*3 - WINKEY CW keyer



Anschluss eines Transceivers

Es gibt grundsätzlich zwei Möglichkeiten, die Sendeumschaltung auszulösen:

- "Hardware-" Umschaltung via RTS- oder DTR-Signal  einer seriellen Schnittstelle
- "Software-" Kommando über das CAT-Interface (wird von einigen Transceivern unterstützt)

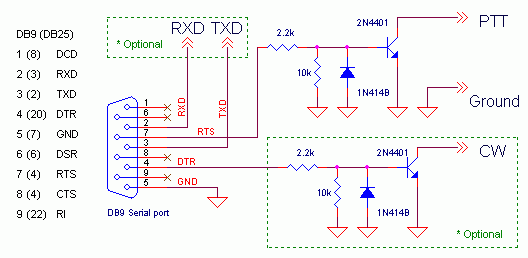

Eine einfache Schaltung zur Steuerung von PTT, CW, und CAT (RXD und TXD Signale) durch den Computer kann wie folgt aussehen. ( 9- oder 25-poliger Stecker).

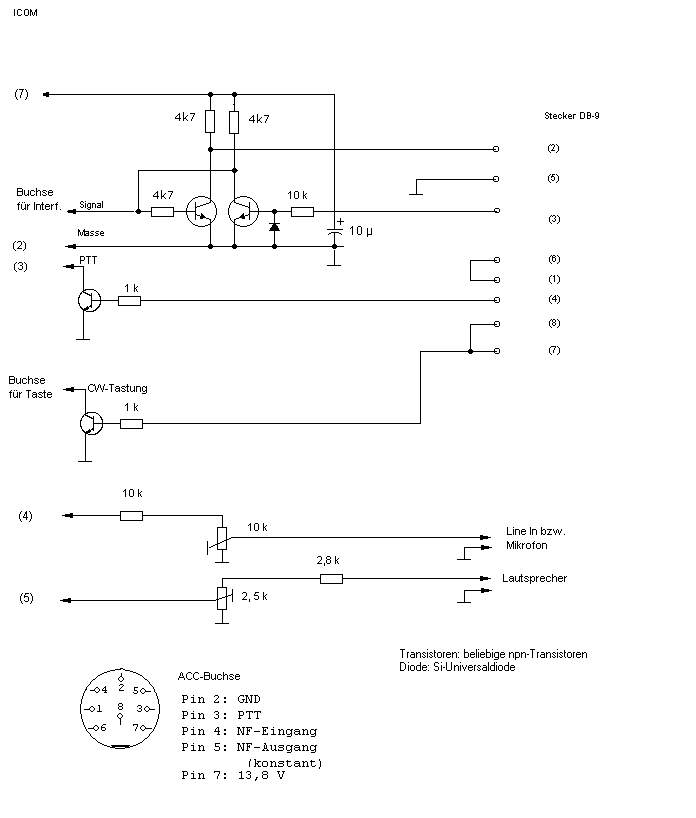

Simpelinterface nach DL3AYJ für ICOM-Transceiver

Anschluss eines CW Paddle

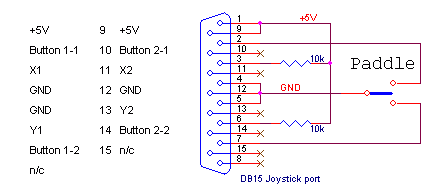

MixW erlaubt den Anschluss eines CW Paddle an den Gameport ( 15-poliger Stecker).

  * Die Widerstände (1...10k) werden nur benötigt, damit Windows den "CW-Joistick" erkennt

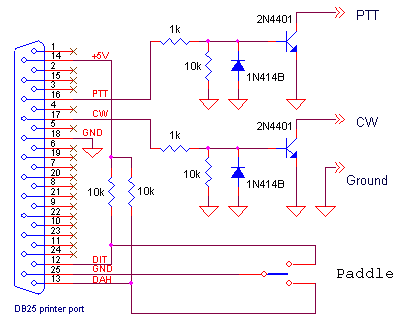

TRLog-kompatibles LPT-Port Interface

(Seit MixW 2.05)
